一 .產品用途
YB-12/0.4預裝式變電站是國產化美式箱變。該產品作為電纜化配電網中重要的供電單元，集高壓控制、保護、變電、以及配電設備于一體的成套預裝產品，廣泛應用于城鄉配電網之中。
該產品將壓負荷開關、高壓熔斷器置于變壓器油中，具有與變壓器器身共箱或分箱兩種結構形式。油箱釆用全密封結構，配有油溫表、油位表、壓力表、壓力釋放閥、放油閥等元件以監測變壓器運行狀況。該產品分為環網型、終端型及電源型供電方式。為了使此種產品更適合于我 國電網的實際要求，公司又了插拔型干式熔斷器，熔絲 的熔斷不影響變壓器油的性能。根椐 低壓饋出要求的復雜程度，YB-12/0.4型產品分為標準型、加強型和綜合型三種外殼形式，使用戶和設計單位在選型時，做到更靈活、更經濟。

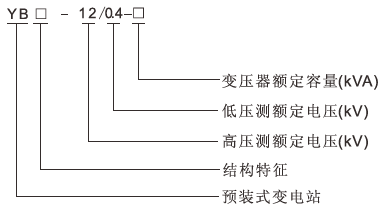

二.型號說明
三.使用環境
1.環境溫度：最高氣溫+40°C、最低氣溫-30 °C;
2.海拔: ≤1000m;
3.風速：相當34m/s(不大于700pa);
4.濕度：日相對濕度平均值不大于95%， 月相對濕度平均值不大于95%;
5.防震：水平加速不大于0.4m/s2; 垂直加速度不大于0.15m/s2;
6.安裝地點傾斜度：不大于3°；
7.安裝環境：周?chē)諝獠皇芨g性、可燃性氣體等明顯污染，安裝地
點無劇烈震動；
8.訂購本產品超出上述條件的規定時，可與本公司協商。
四.產品優點
1.結構緊湊，體積小，僅為同容量國產歐式箱變的1/3-1/5左右，大大減少占地面積。
2.全密封，全絕緣結構，無需絕緣距離，可靠保護人身安全。
3.高壓接線即可用于環網，又可用于終端，供電方式靈活，可靠性高。
4.變壓器性能卓越；低損粍、低噪音、低溫升：過載能力強，抗短路，耐沖擊能力強。
5.滿足各種低壓饋出要求，可按方案選擇，亦可自行設計。
6. 電纜頭有200A肘型插頭及600A “T”型固定式電纜接頭兩種，均可配罝全絕緣軾化鋅避雷針器，200A型電纜頭可以帶負荷插拔，又可以起到隔離開關的作用。
五：產品額定參數
額定電壓 10KV/0.4KV
高壓側額定電壓 10KV
高壓側最高電壓 12KV
低壓側額定電壓 0.4KV
額定頻率 50Hz
高壓開關熱穩定容量 20KA/26
低壓主回路開關額定短路分?jǐn)嗄芰?span style="white-space:pre"> 35KA
低壓配出回路開關額定短路分?jǐn)嗄芰?span style="white-space:pre"> 35KA
髙壓負荷開關轉移電流 >1500A

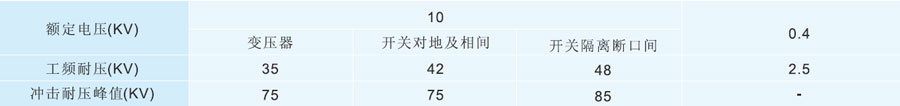

絕緣水平：
噪音水平 ＜50dB
箱殼防護等級 不低于IP3X

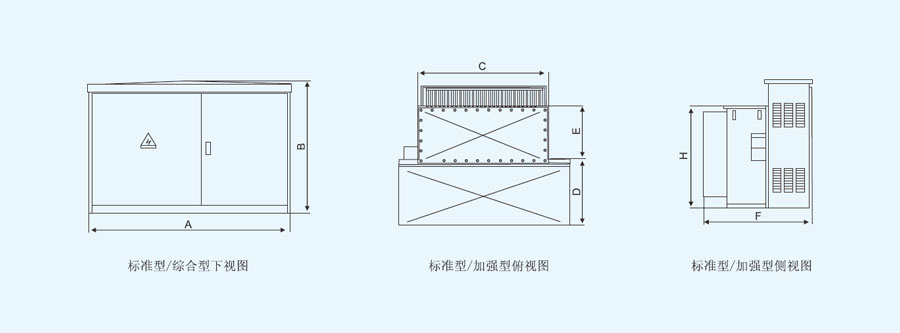

六：外形尺寸與安裝
